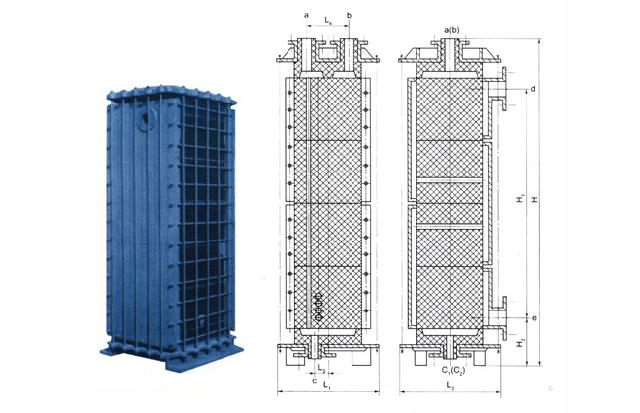

结构与特点:
由石墨封头、石墨换热块及其间的密封垫片等迭装组成。因换热块仅承受压力并为整体结构,无垢结缝,因而结构强度高,抗冲击性良好,水封侧板为铸铁件,检修装拆简便。本公司常规生产均为内联式单向耐 腐蚀JK型与KS型两系列,JK型侧板为小块,规格变化容易维修方便,KS型侧板为 整体,增加上、下两排紧固镙柱.载热体 分布更均匀。相同换热面积时矩形块孔式 设备高度比圆块式小。本公司可根据用户 要求生产外联式、卧式安装,双向耐腐蚀 等具有其它特性之矩形块孔式石墨热交换器。技术特性:
设计温度:-30~170℃设计压力:≤0.3MPa
执行标准:
HG/3187-2012XJ-2016-05
![](/static/upload/image/190108/1-1Z10R132145S.jpg)
![](/static/upload/image/190102/1-1Z102162502558.jpg)

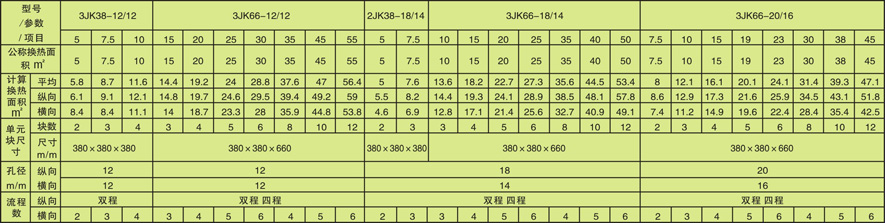

系列参数表:
![](/static/upload/image/190102/1-1Z1021625363S.jpg)

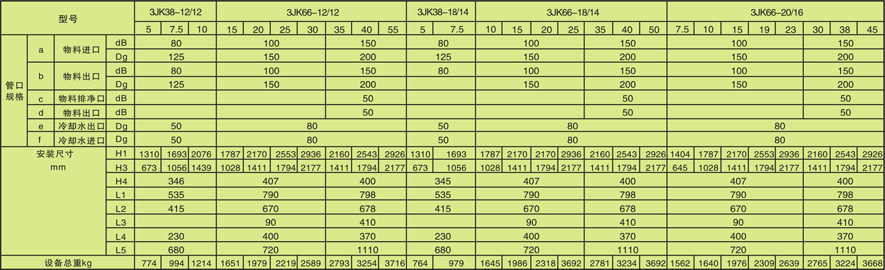

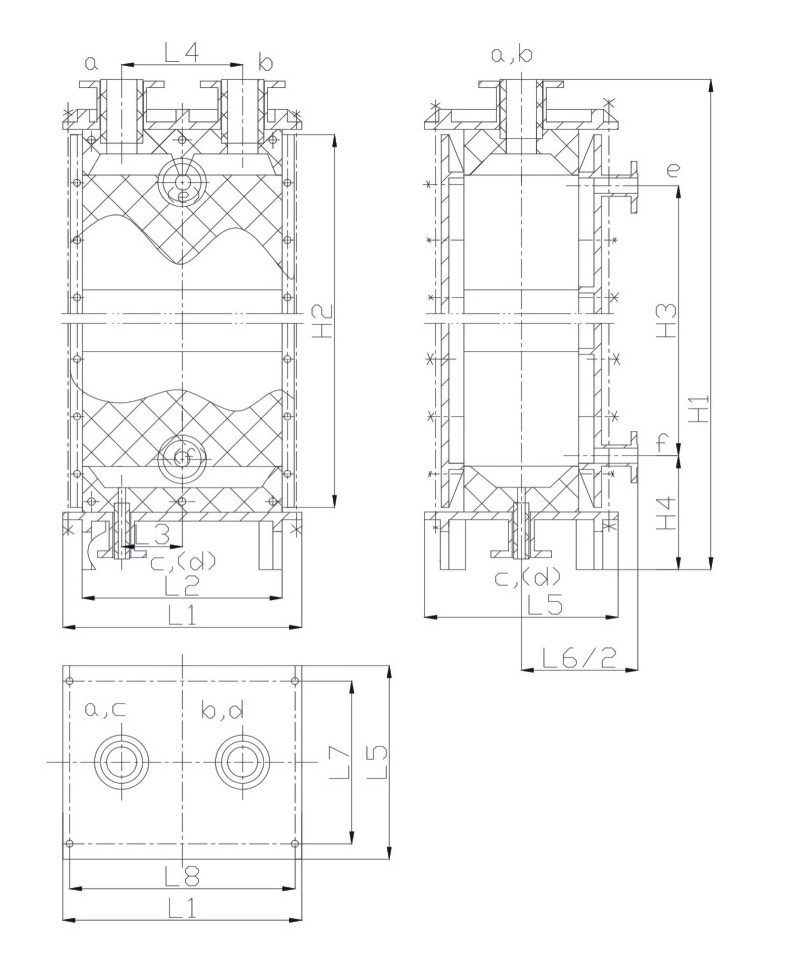

系列安装尺寸表:
![](/static/upload/image/190102/1-1Z1021626035Z.jpg)
注:1、管口规格中的dB为该管口的内径,DN为管法兰的公称直径;2、管法兰尺寸按HG/T20592-2009PN10规定。
设备发货实景:
![石墨冷凝器](/static/upload/image/191219/1-19121Z932203I.jpg)
![石墨冷凝器](/static/upload/image/191219/1-19121Z9322LE.jpg)
